Caterpillar 740, шарнирно-сочлененный самосвал

Шарнирно-сочлененный самосвал Caterpillar 740 — специальная техника повышенной мощности и проходимости, используемая для транспортировки значительных объемов сыпучей продукции в условиях бездорожья.

Объем кузова — 18.6 куб. метров и может перевозить такие материалы, как песок, щебень, гравий, земля, уголь, руда и т.д. Ниже разберемся, что это за техника, выделим ее технические особенности и плюсы применения.

Назначение и устройство шарнирно-сочлененных самосвалов

Шарнирно-сочлененные самосвалы — специализированный тип грузовиков, используемых для перевозки крупных объемов материалов. Применяется в таких сферах:

• горнодобывающая и строительная: транспортировка горных пород, песка, гравия, стройматериалов и иныхгрузов с места добычи к точке использования;
• строительная: используются на стройплощадках и в строительных проектах для доставки стройматериалов, земли, мусора и т. д;
• обустройство дорог: перевозка асфальта, гравия, песка и иных материалов, необходимых для дорожных работ;
• аграрная сфера: транспортировка с/х грузов: зерно, силос, удобрения и иные продукты;
• поддержка в аварийных ситуациях: перевозка материалов и оборудования в районах бедствий и аварий, где требуется быстрая и мощная транспортировка.

Машины обладают большой грузоподъемностью, что делает их идеальными для перевозки тяжелых и объемных объектов на короткие и средние расстояния.

Конструктивно самосвал с шарнирно-сочлененной рамой состоит из следующих элементов:

• Рама. Несущая конструкция самосвала, на которой крепятся все остальные узлы и агрегаты. В передней части расположен двигатель, КПП и кабина. Сзади установлена кузовная часть.
• Кузов. Делается из стали или алюминия. Стальные варианты более прочные и долговечные, но они тяжелее. Алюминиевые легкие, но менее прочные и долговечные.
• Механизм опрокидывания. Состоит из гидроцилиндров, которые поднимают кузовную часть. Располагаются в задней части рамы.
• Двигатель. Монтируется в передней части самосвала. Для шарнирно-сочлененных самосвалов используются дизельные моторы с турбонаддувом.
• Трансмиссия. Состоит из коробки передач, раздатки и мостов. Передает крутящий момент от ДВС к раздаточной коробке. Последняя распределяет момент между мостами, а те обеспечивают вращение колес.
• Подвеска. Гарантирует плавность хода и устойчивость самосвала. Состоит из передних и задних мостов, соединенных стабилизаторами поперечной устойчивости.
• Тормозная система. Состоит из пневмотормозов, работающих от рабочей и стояночной систем.
• Рулевое управление. Обеспечивает поворот самосвала, состоит из рулевого механизма, тяг и колес.

Устройство шарнирного узла

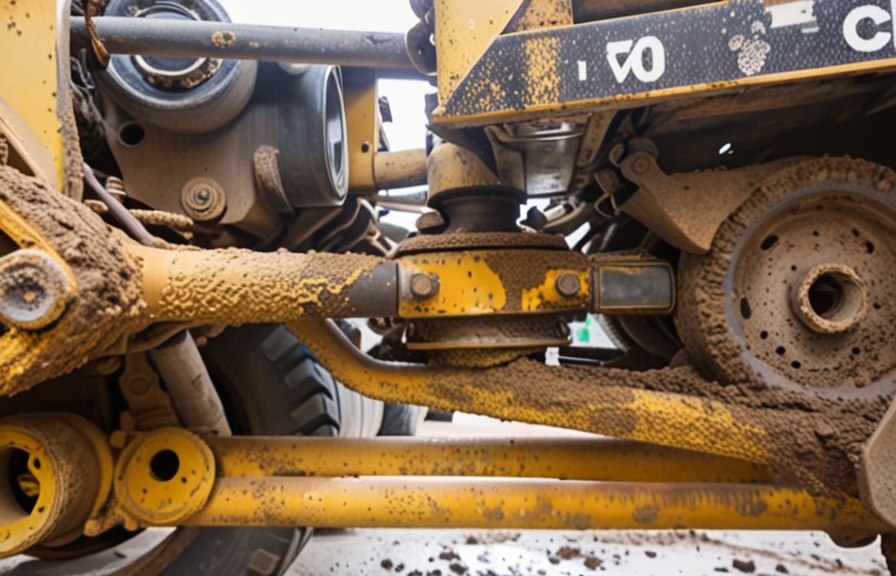

В основе шарнирно-сочлененного самосвала Cat лежит шарнирный узел. Это ключевой механизм, который обеспечивает соединение между передней и задней частями машины, позволяя им вращаться друг относительно друга, обеспечивать маневренность и гибкость в разгрузке.

Устройство шарнирного узла самосвала Cat и других подобных машин:

• Ось (горизонтальный шарнир). Считается центральным элементом, вокруг которого происходит вращение передней и задней частей машины.
• Подшипники. Гарантируют плавное вращение оси и снижение трения между разными частями авто. Бывают шариковыми или роликовыми, располагаются в специальных опорах.
• Гидравлическая система. Управляет наклоном и подъемом задней части самосвала. Гидроцилиндры контролируют движение, позволяя опрокидывать кузов для разгрузки.
• Крепежи. Для фиксации частей применяются механические элементы, такие как болты, винты или шарнирные штифты. Детали обеспечивают надежное соединение между компонентами.
• Защитные узлы. Чтобы предотвратить негативное влияние внешних факторов (пыль, грязь и вода), часто используются защитные элементы и уплотнения.

Шарнирные узлы в карьерных самосвалах Cat позволяют им маневрировать на неровной местности и опрокидывать кузов для разгрузки.

Самосвал Caterpillar 740, общее описание

Катерпиллер 740 —  самосвал среднего размера, выпускаемый с 1998-го. Предназначен для работы в упомянутых выше сферах. Имеет грузоподъемность 38 т и объем кузова 24,1 куб. м. Оснащен дизельным двигателем Caterpillar C15 и АКПП Allison 4500.

Важно

Машина отличается высокой производительностью и надежностью. Оснащена рядом функций, обеспечивающих комфорт и безопасность оператора: кабина с панорамой, подрессоренное сидение, кондиционер и обогреватель, а также ряд систем безопасности. Авто широко применяется в разных сферах, выделяется надежностью и производительностью.

Особенности:

• улучшенная шумоизоляция, что повышает уровень комфорта во время продолжительной работы;
• современная КПП с электронным управлением, меньшим весом и повышенной производительностью;
• комбинированная ручка подъема кузова и КПП;
• автоматическая система климат-контроля, обеспечивающая удобное регулирование температуры в салоне;
• управление замедлителем в автоматическом режиме, что не требует дополнительных действий со стороны водителя;
• выключатель аварийного тормоза, обеспечивающий безопасную остановку авто при отказе главного и дополнительных систем торможения;
• функция стабилизации, которая подает предупреждения оператору в виде звука или визуальной формы;
• оптимизированное регулирование тяги, которое происходит автоматически и без участия оператора;
• прочные крылья, которые выдерживают сильные удары и помогают сэкономить деньги на ремонте;
• низкий профиль выхлопной трубы, что снижает высоту и позволяет избежать необходимости снятия выхлопной трубы на время перевозки.

К дополнительным особенностям стоит отнести усовершенствованные двери, зеркало переднего вида с хорошей обзорностью, меньшую вибрацию, широкий угол освещения и многое другое.

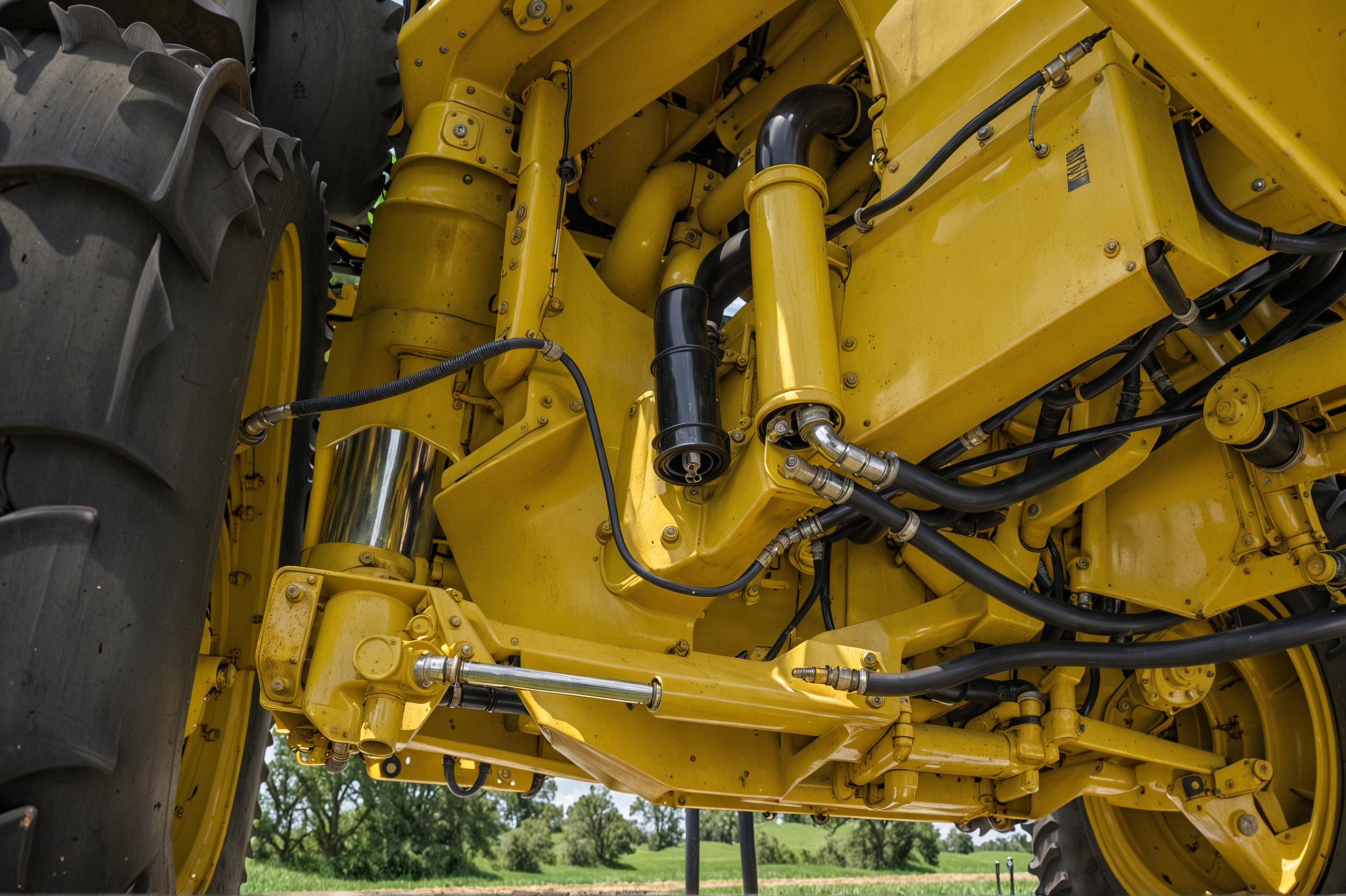

Рама и шасси

Упомянутые элементы сочлененного самосвала Cat разработаны для обеспечения высокой прочности.Рама изготовлена из высокопрочной стали и имеет коробчатое сечение. Это гарантирует жесткость на изгиб и кручение. Также она имеет усиленные поперечины и лонжероны, что позволяет выдерживать повышенные нагрузки.

Шасси включает три оси, оснащенные гидравлической подвеской. Это обеспечивает высокую плавность хода и устойчивость на дороге, а также снижает нагрузку на раму и кузов.

Передняя ось управляемая, а задние являются ведущими. Все они оснащены дисковыми тормозами с гидроприводом. Это обеспечивает эффективное торможение в самых сложных условиях. Дополнительно рама и шасси окрашены специальным порошковым покрытием, которое защищает от коррозии и механических повреждений.

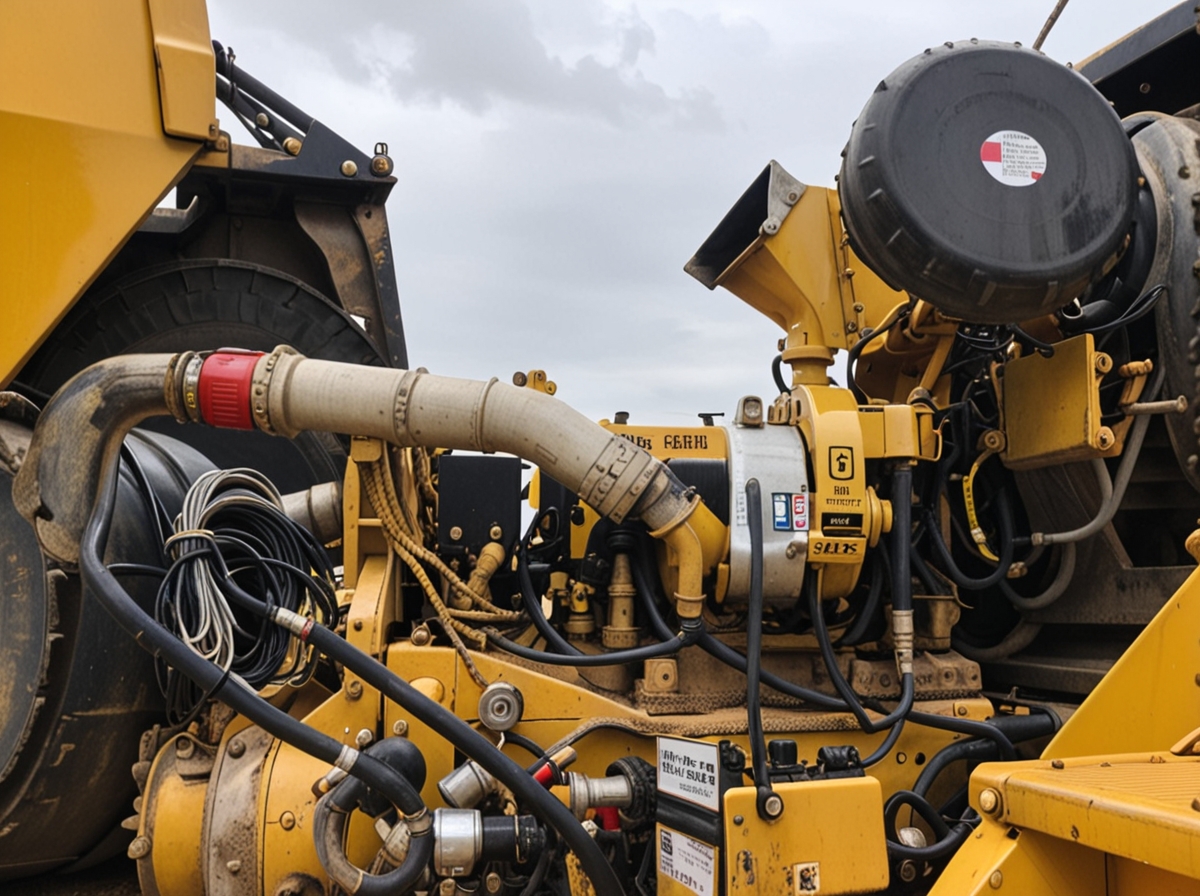

Двигатель

Самосвал Cat740 оснащен дизельным ДВС Caterpillar C15, который соответствует стандартам выбросов Tier 4 Final. Имеет шесть цилиндров и полную мощность в 346,1 кВт.

Подача дополнительного воздуха в мотор осуществляется с помощью турбины. Рабочий объем составляет 15.2 л. Диаметр цилиндра и поршневой ход — 137,2 и 171,5 мм. Объем топлива — 560 л, а размер топливного бака — 531,6 л.

Кузов

Кузовная часть самосвала сделана из прочной стали и имеет кованное днище. Это гарантирует высокую прочность и долговечность. Кузов также имеет защиту от ударов, что помогает предотвратить повреждение груза. Объем кузова с «шапкой» составляет 24.1 куб. м, а полный — 18.6 куб. м. Время подъема и опускания — 12 и 7 секунд соответственно.

Главной особенностью является большая толщина обшивки. В частности, для передней части этот параметр составляет 7.9 мм, для подъемной платформы — 16.1 мм, для стенки — 12 мм, а для базы — 16.1 мм.

Кузов оснащен гидравлическим опрокидывателем, который обеспечивает плавную и безопасную разгрузку а также камневыталкиватель. Узел имеет достаточный угол опрокидывания, что позволяет разгружать груз, находящийся в кузове, в труднодоступных местах.

Технические характеристики Caterpillar 740

Для наглядности представим основные характеристики карьерного самосвала Caterpillar:

В чем выгода использования шарнирно-сочлененных самосвалов

Применение самосвалов Cat 740 предоставляет ряд выгод и преимуществ, которые делают их популярными в строительстве, горнодобывающей и иных сферах. К базовым плюсам стоит отнести следующие:

• Большая грузоподъемность. Рассматриваемая техника способна перевозить крупные грузы на различные расстояния.
• Маневренность. Шарнирное сочленение между передней и задней частями позволяет маневрировать на узких и неровных дорогах, а также в ограниченных пространствах на стройплощадках и горных регионах.
• Устойчивость. Самосвалы Caterpillar обладают отлично балансируют, благодаря низкому центру тяжести и оптимальному распределению груза между передней и задней осями. Это делает технику более устойчивой при движении по крутым склонам.
• Преодоление неровностей. Шарнирно-сочлененные самосвалы способны эффективно преодолевать неровности и пересекать грунтовые и неотсыпные дороги. Это позволяет доставлять грузы в труднодоступные места.
• Экономия времени и топлива. Благодаря возможности опрокидывания кузова для разгрузки, машины позволяют оперативно и эффективно выполнять задачи по доставке и разгрузке.
• Продолжительный срок службы.Рассматриваемые машины создаются с применением прочных материалов и компонентов, что делает их долговечными и надежными для интенсивной эксплуатации.
• Вариативность. Существует множество моделей и конфигураций шарнирно-сочлененных машин, что дает возможность выбрать идеальный вариант для решения поставленных целей. К примеру, самосвал Caterpillar 730 и другие версии.

Главная особенность рассматриваемой техники — возможность сэкономить на обустройстве дорожных покрытий. Для сравнения стоимость новой машины составляет от 1 до 2 млн долларов с учетом комплектации и конструкции.

Цена строительства 1 км дороги на карьерах — не менее 150 000 евро. Расходы могут быть и выше с учетом применяемых материалов. Получается, что выгоднее купить машину с возможность движения по бездорожью, чем строить дороги под обычный карьерный транспорт.

Заключение

Шарнирно-сочлененные самосвалы — важный и надежный класс транспортных средств, широко используемых в различных отраслях.

Они могут похвастаться уникальной грузоподъемностью, маневренностью и устойчивостью, что делает их оптимальным решением работы во многих сферах. Несмотря на высокую цену, они быстро себя окупают за счет возможности перемещения по плохим дорогам.
