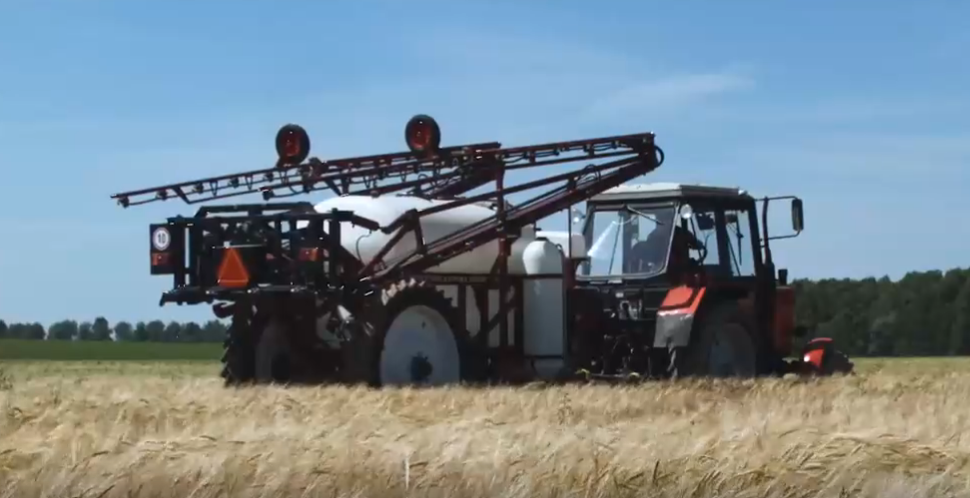

Опрыскиватель полуприцепной RSM TS-3200/24 «Satellite» LC

RSMTS-3200/24 «Satellite» LC — самоходный опрыскиватель для с/х работ. Ориентирован для применения на полях с выровненным рельефом.

Имеет эксплуатационный вес до 6,6 т. Комплектуется мотором мощностью до 80 «лошадок» и способен развивать до 10 км/ч. В обзоре ниже рассмотрим, что собой представляет данный трактор. Поговорим о том, как он работает. Выделим параметры и технику безопасности.

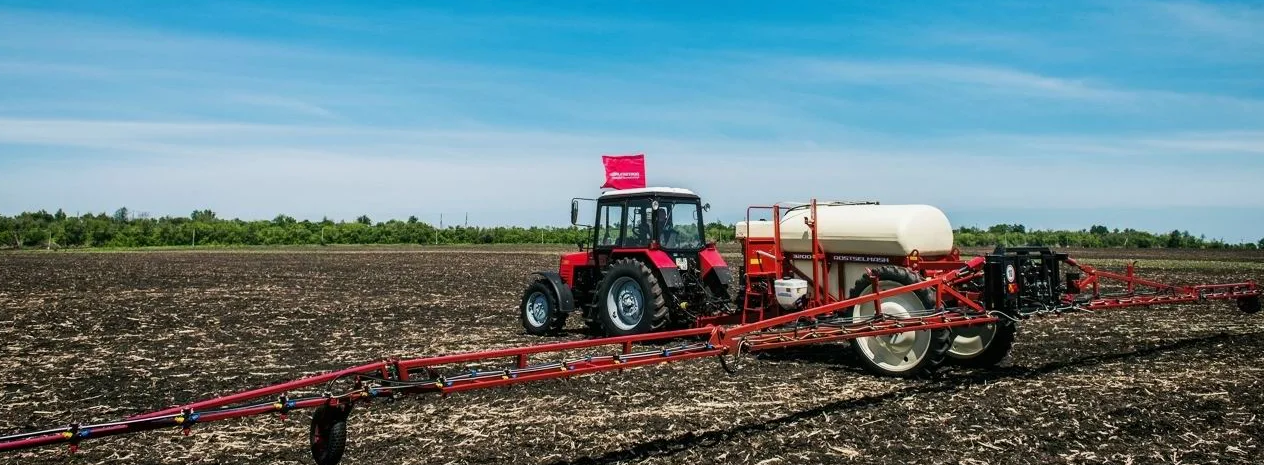

Назначение самоходного опрыскивателя

Рассматриваемая модель применяется для химической обработки посевов. Также она пригодится для защиты растений и распределения жидких удобрений. Применяется в разные периоды — от предпосевной подготовки грунта до обработки культур перед уборкой.

Главные направления:

1. Опрыскивание разных видов культур. В состав входят зерновые,зернобобовые, овощные и технические. Используется как средство защиты от болезней и вредителей.
2. Добавление жидких минеральных удобрений. Сюда входит КАС, ЖКУ. Может добавляться в разные периоды — ранней весной и во время поздней подпитки.
3. Обработка растительности с высоким стеблем. В список входит кукуруза, подсолнечник и прочие. Выполнение работ возможно благодаря высокому дорожному просвету.
4. Покрытие между рядами в разной ширине колеи. Производится за счет регулируемой ширины колесной базы.

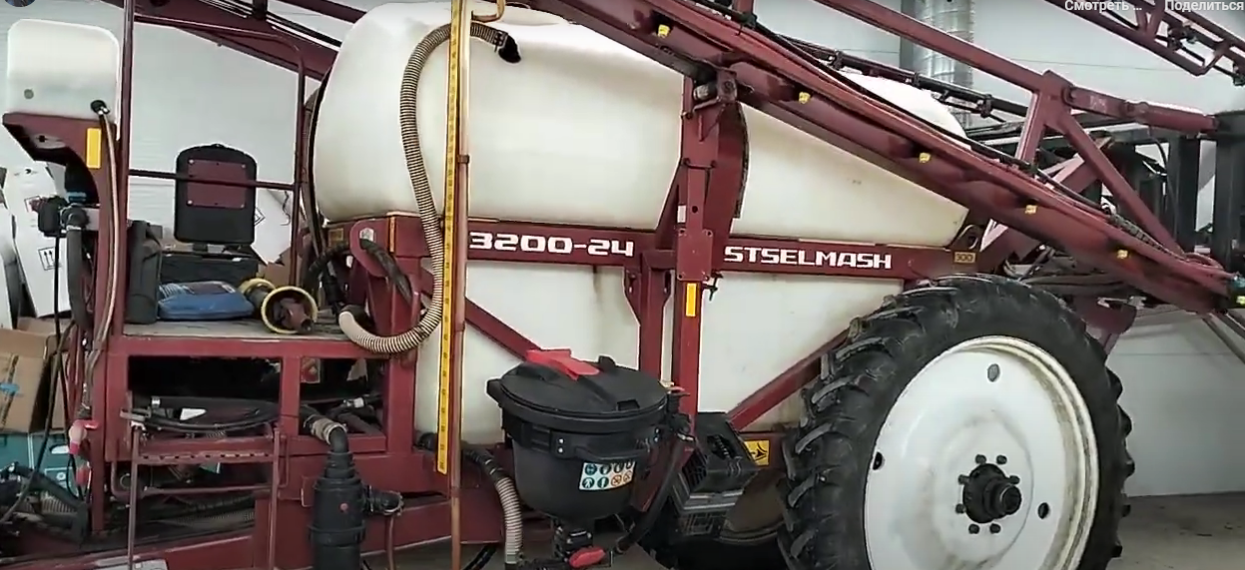

Составные части опрыскивателя RSM TS-3200

Техника собрана на прочной раме колыбельного типа. К ней жестко приварена сница. Спереди крепится площадка для ТО с ограждением и откидной лестницей. Последняя установлена слева для более удобного доступа.

На платформе стоит тара для мытья рук и кран. Здесь же установлен насос, подающий рабочую жидкость. Для поддержки опрыскивателя при отцепке применяется домкрат-опора.

Сзади рамы стоит колесный мост с возможностью регулировки по ширине.Такая опция позволяет адаптировать колею под разную ширину рядов. Слева на раме стоит указатель уровня заполнения базовой емкости. Главная тара комплектуется всасывающим фильтром.

По обе стороны предусмотрены ложементы штанги с уловителями. Они защищают от самовольного раскрытия в транспортной позиции. Сзади рамы с помощью шарнира крепится узел подъема, складывания-раскладывания штанги. Вся система управляется с помощью гидроблока. Здесь же находятся светотехнические элементы, включая стоп-сигналы и повторители.

Штанга с пятью звеньями состоит из центрального элемента. К нему с помощью шарниров крепятся первые звенья. Их особенность — горизонтальное раскрытие. Очередные элементы раскрываются вертикально. Для этого используются гидроцилиндры. Дополнительно предусмотрены противоударные звенья с колесами. Они используются для гашения ударов при касании земли.

Противоударные элементы двигаются по вертикали и горизонтали. Такая опция делает работу штанги более надежной. Для стабилизации и снижения раскачивания применяется узел из пружин. Такая особенность дает равномерность распределения рабочей жидкости по ширине захвата.

Как работает опрыскиватель

Самоходный опрыскиватель Ростсельмаш RSMTS 3200 состоит из прочной рамы. К ней фиксируется узел подъема штанги. Он активирует рычаги сверху и снизу. Также запускаются гидроцилиндры подъема и фиксаторы. Последние удерживают штангу в верхней позиции при перевозке.Главной рабочей частью считается пятизвенная штанга, Она раскрывается и фиксируется с помощью гидравлики.

Важно

Принцип работы построен на подаче рабочей жидкости из главной тары к узлу распыления. Мембранно-поршневая помпа получает вращение от ВОМ через кардан. Сама жидкость подается через всасывающий фильтр.

Дальше она направляется в один из двух путей:

• гидромешалки— для смешивания раствора в баке;
• через главный клапан — в напорную магистраль.

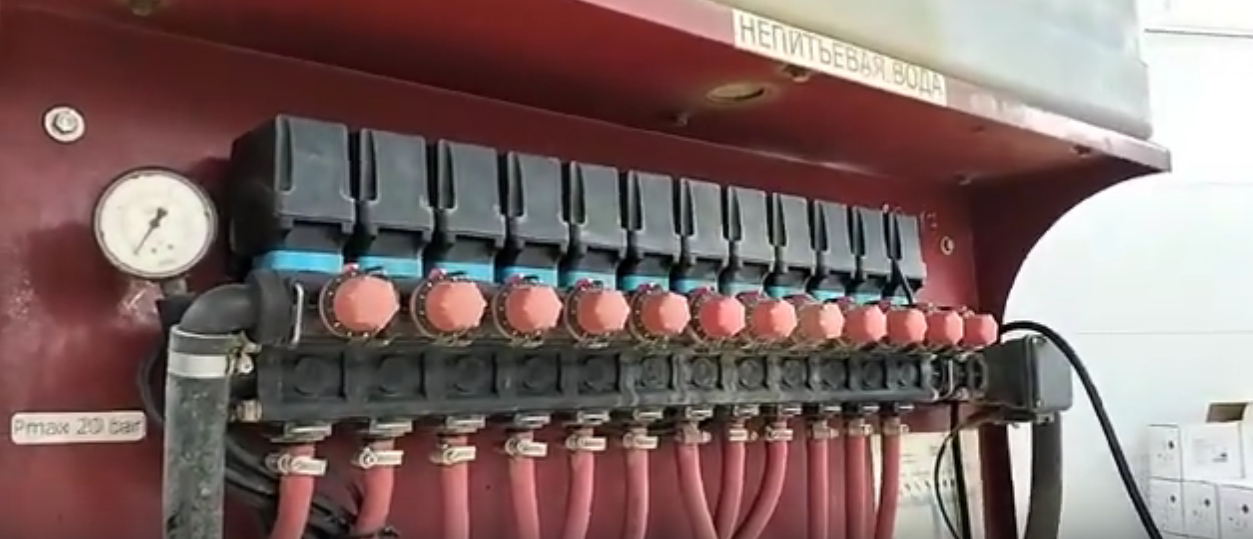

При закрытом основном клапане жидкость возвращается по байпасу в бак. Если он открыт, состав идет через линейный фильтр. Дальше он подается в блок секционных клапанов. Оттуда жидкость перекачивается к соплодержателям на штанге. Последний состоит из ряда элементов:

• кожух;
• фильтрующий элемент;
• прокладки;
• инжектор;
• клапан для отсечки.

Форсунки распыляют жидкость в виде мелких капель. Таким способом они создают защитный клапан.

Гидравлика берет на себя подъем и опускание, а также раскладывание и складывание штанги. Она подключается к гидравлическому узлу трактора с помощью специальных контактов. Первая пара выходов подает масло на гидроцилиндры подъема. Они работают в одну сторону. Это значит, что штанга поднимается под действием рабочей жидкости. Движение вниз происходит под своим весом.

Скорость регулируется с применением дроссельного узла. Вторая пара выходов объединяется с электроуправляемым гидравлическим блоком. Он контролирует последовательное раскладывание 1-го и 2-го звена штанги. Для защиты от самопроизвольного складывания используются гидравлические замки.

Дроссели регулируют скорость движения узлов. При этом в контуре 2-го звена стоит делитель потока. Он распределяет масло поровну между левым и правым крылом. Таким способом гарантируется синхронность работы. Электрическое оборудование имеет 1-проводную структуру. Предусмотрено соединение с бортовой сетью трактора на 12 В.

В состав входят задние фонари, повторители и соединительный жгут. Для удобства в последнем используются провода разных цветов. При этом техника комплектуется вилкой типа ПС300А3. Электрическая часть обеспечивает дублирование сигналов освещения. Параллельно повышается уровень защиты при обычной транспортировке.

Техника безопасности при работе с пестицидами на RSM TS-3200

Важный момент при работе с данным транспортом техника безопасности при работе с пестицидами. Важно учитывать высокий уровень токсичности для природы и оператора. Ключевое значение имеет срок использования, дозировка, нюансы разбавления и смешивания.

Правила техники безопасности:

• Внимательно прочитайте руководство и данные на этикетках.Проверьте совместимость химиката с культурой и природой.Готовьте смесь только в рекомендованных пропорциях.
• Работайте строго в СИЗ. Используйте комбинезон и резиновые перчатки. На лице должна быть защитная маска, а на ногах — сапоги. Снимайте защитную одежду только после завершения работ.Не курите, не ешьте и не пейте при работе с препаратом.
• Храните пестициды в закрытом складе, который не доступен посторонним. Порошковые средства держите в сухом месте. Полки должны находиться выше уровня пола. Жидкости не размещайте над порошками.Вскрытую упаковку храните в закрытой таре.Рядом со складом должны быть впитывающие маты и запас СИЗ.
• При работе на RSM TS-3200не залезайте в бак.Смесь заливайте аккуратно и не превышайте номинальный объем. Не добавляйте новые препараты, если не уверены в совместимости.Записывайте состав и концентрацию в рабочем баке. По возможности используйте низкое давление и правильные форсунки.
• Закрывайте крышки бака и миксера во время движения и опрыскивания. Откажитесь от обработки при ветре, жаре или во время дождя.Останавливайтесь, если в зону попадают люди или животные.Не оставляйте смесь в баке дольше одного часа.Не двигайтесь по дорогам с заполненным баком рабочей жидкости.
• После работы промойте бак и магистрали специальным миксером и водой. Очистку важно выполнить хотя бы два раза. Для полной очистки добавляйте в 100 л воды 2 кг соды.Остатки раствора разбавляйте 10-кратно и распределяйте по обработанному участку.
• Не сливайте химикаты в канавы, реки или канализацию.Используйте специальную зону с емкостями для отходов.Промытые емкости от пестицидов сдавайте в сборочные центры. Их повторное применение запрещено.
• По завершении работ помойте руки и лицо теплым мыльным раствором. Снимите защитную одежду и выстирайте перед следующей сменой. Если средство попало на кожу или глаза, идите к врачу. При этом с собой должны быть все данные о химикате.

Технические характеристики и производительность

При рассмотрении модели стоит учесть ряд характеристик самоходного опрыскивателя. К основным стоит отнести:

Отдельное внимание стоит уделить производительности машины:

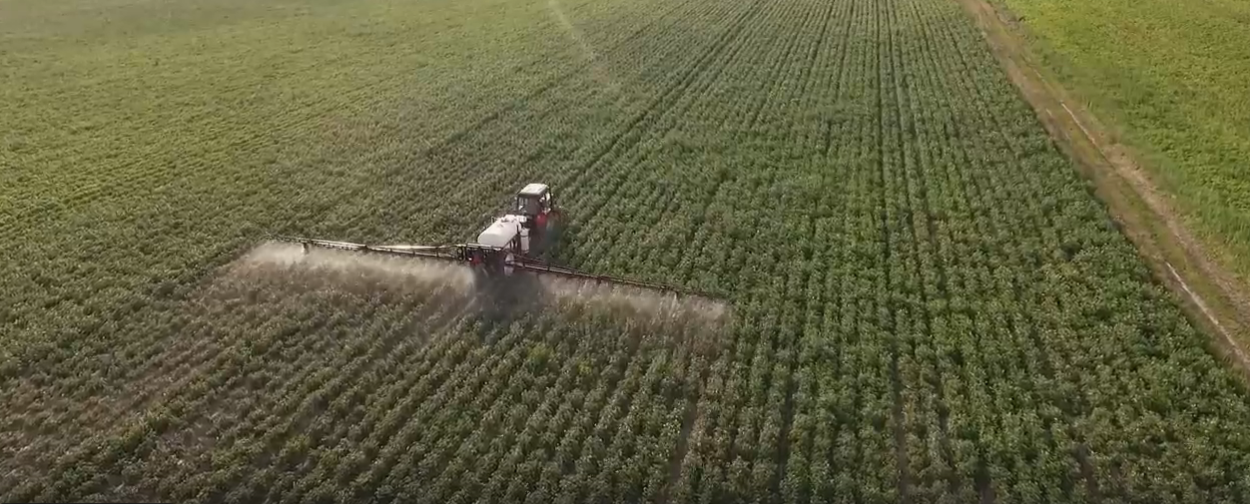

На каких культурах применяется RSM TS-3200

Технику часто используют на зерновых культурах. В их число входит пшеница, ячмень, овес и рожь. RSM TS-3200 подходит для обработки технических культур. Сюда включается подсолнечник и кукуруза.
Опрыскиватель эффективен при обработке овощных.

Здесь речь идет о картофеле, капусте, моркови и томатах. Также его применяют на бахчевых культурах. Это касается арбузов, дынь и кабачков.
Модель помогает защищать растения от вредителей, болезней и сорняков. Универсальность и точность применения позволяет использовать технику на полях разных размеров.

Итог

Модель RSM TS-3200 походит для защиты с/х культур от вредителей и болезней. Он удобен в работе, точно распределяет пестициды и экономит химикаты. Это помогает сохранить урожай и снизить затраты. Среди плюсов — прочная конструкция, простое управление и производительность.

Конкурентами являются модели John Deere и Horsch. При этом RSM выгодно отличается доступной ценой и универсальностью. Дополнительный плюс — небольшая цена самоходного опрыскивателя в сравнении с конкурентами.
