Гидромеханический бульдозер Shantui SD60-C5

Бульдозер Shantui SD60-C5 — гидромеханическая модель с 612-сильным мотором. Имеет вместительный отвал объемом 18.9 куб. м формой полусферы.

Может похвастаться сильным тяговым усилием на уровне 1018 кН. Ниже рассмотрим особенности техники. Приведем параметры машины, поговорим о кабине и навесной аппаратуре. Отдельно выделим плюсы и минусы.

Что означает гидромеханический?

Термин «гидромеханический» указывает на устройство трансмиссии бульдозера Shantui SD 60. Она работает по смешанному принципу. Одна часть энергии направляется через механику. Вторая идет через гидравлику.

В основе лежит гидротрансформатор. Он принимает момент от ДВС и передает его на КПП. Благодаря гидравлической жидкости,происходит мягкая передача энергии. При большом усилии гидротрансформатор сам поднимает момент. Это помогает мотору не «задыхаться» и уверенно тянуть машину. Дальше подключаются механические передачи. Они фиксируют движение и снижают потери мощности.

Принцип действия можно описать так. Двигатель вырабатывает мощность. Гидротрансформатор принимает ее и регулирует в зависимости от плотности почвы. Когда нагрузка возрастает, происходит усиление тяги. Если машина идет легко, включается механическая часть трансмиссии. В результате движение становится более экономичным. Все это работает автоматически, без участия оператора.

Такое решение дает несколько «бонусов»:

Назначение и устройство бульдозера Шантуй SD60-C5

Важно

Модель SD60-C5 способна решать задачи любой сложности. Главная сфера — добыча полезных ископаемых. Машина легко двигает породы и вскрышные слои в карьерах. Она подготавливает площадки для взрывных работ и расчищает фронт добычи.

В строительстве машину используют для планировки больших площадок. Она выравнивает грунт под заводы, дороги и плотины. Такой бульдозер работает там, где обычная техника слишком слаба.

В энергетике машину применяют на строительстве гидро- и теплоэлектростанций. Она способна перемещать камни, глину и песок. Стоит отметить пользу в инфраструктуре. Здесь бульдозер Шантуй SD60-C5 помогает при укладке магистралей. Также он хорош при расчистке карьеров и создании насыпей. Он незаменим при создании дамб и котлованов. Подходит для создания защитных валов.

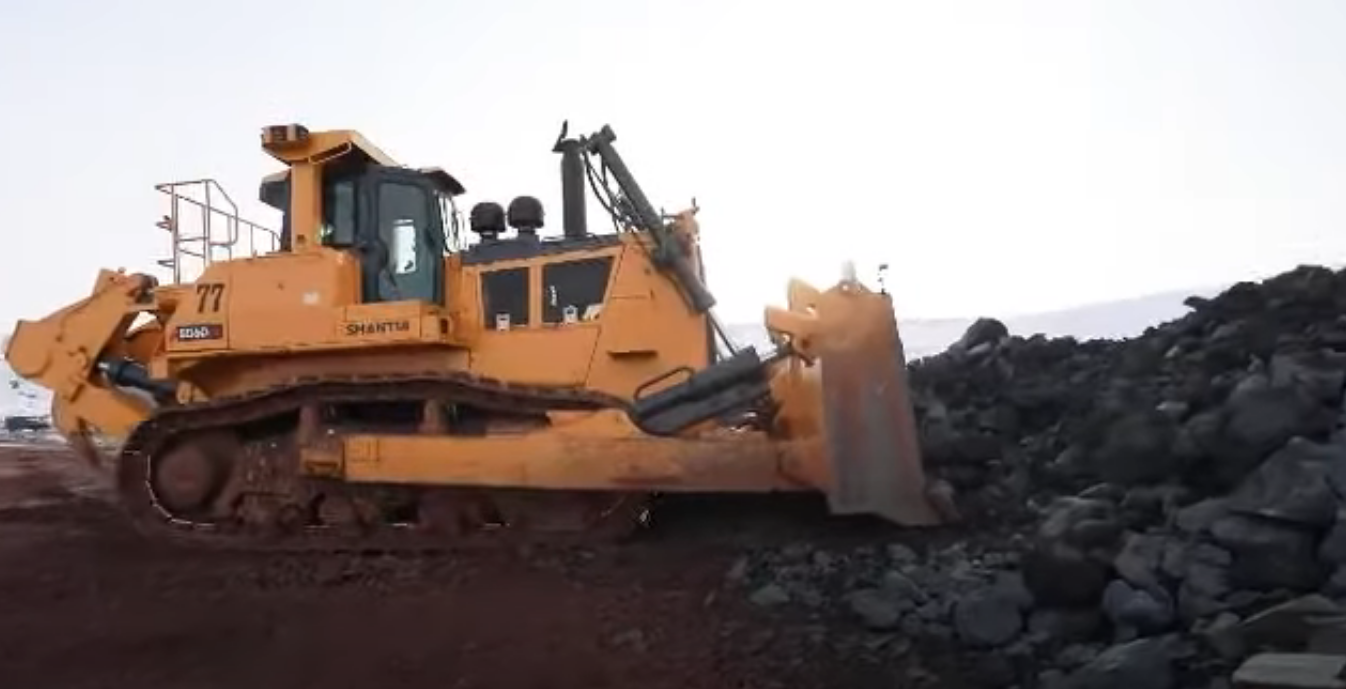

Внешне модель выглядит очень солидно. Спереди видно большое отвальное оборудование. Лопата широкая и высокая. Она идет с толстой стальной кромкой. Конструкция сделана из закаленной стали. Крепления усилены мощными тягами и гидроцилиндрами. Кабина находится выше отвала и защищена решеткой радиатора. В передней части также заметен массивный капот с жалюзи для охлаждения ДВС.

Сбоку видна длинная рама и гусеничный ход. Гусеницы широкие и с мощными траками. Справа и слева выделяется высокая кабина с большой площадью остекления. За ней располагается крупный бак для горючего и элементы трансмиссии. Вся конструкция выглядит сбалансировано и тяжело.

Сзади установлен противовес и навеска. Здесь могут крепиться рыхлители для разрыхления твёрдого грунта. Здесь же виден прочный корпус трансмиссии. Есть доступные сервисные люки и крупные фонари для работы ночью.

Кузов и рама модели сделаны из особо прочной стали. Толщина металла в основных несущих частях достигает 25–30 мм. Это позволяет выдерживать экстремальные нагрузки без деформаций. На обшивке и капоте металл тоньше — около 8–12 мм. Он также усилен ребрами жесткости.

Защита от ржавчины сделана на высоком уровне. Металл проходит антикоррозийную обработку на заводе. Поверхность покрыта грунтовкой и несколькими слоями промышленной эмали. Это защищает бульдозер от влаги и химических реагентов. Даже в условиях карьеров и стройплощадок металл сохраняет прочность.

Технические характеристики

При изучении модели важно смотреть на технические характеристики бульдозера Shantui. К основным стоит отнести следующие:

Двигатель

На бульдозере Шантуй SD 60 предусмотрен мотор CumminsQSK19-C604. Это мощный и надежный дизель. Он отвечает требованиям EPA Tier 3 и EU Stage 3A. Полная мощность — 450 кВт. В переводе на более привычное исчисление это составляет 612 «лошадок». При этом такой уровень достигается при 1800 об/мин. Полезная мощность — 438 кВт. В переводе это составляет 595 «лошадок».

Двигатель имеет шесть цилиндров. Размеры каждого из них составляют 15,9 × 15,9 см. Полный рабочий объем равен 19 л. Это дает высокую тягу и устойчивую работу на небольших оборотах.

Предельный момент составляет 3019 Н*м при 1300 об/мин. Как результат, бульдозер легко двигает плотный грунт. При этом двигатель остается экономичным. Его потребление находится на уровне198 г/кВт•ч. Система охлаждения водяная. Вентилятор работает от гидропривода и регулируется автоматически.

Трансмиссия

Данный узел Shantui SD60-C5 построен на гидромеханической базе. Он объединяет работу гидротрансформатора и планетарной КПП. Такое решение способствовало увеличению мощности и КПД.

В основе лежит 3-элементный и 1-ступенчатый гидротрансформатор. Есть блокировка муфты для плавного старта. Также имеется автоматическое усиление момента при росте нагрузки. Когда усилие стабилизируется, включается блокировка. При этом энергия идет напрямую.

КПП сделана в виде планетарной коробки с переключением. Она дает три скорости вперед и три назад. Управление передачами происходит с помощью удобного джойстика. Оператор может заранее выбрать диапазон и переключение.

Диапазон скоростей вперед является разным — от 0 до 11,5 км/ч. При движении назад — от 0 до 13,5 км/ч. Главная передача — 1-ступенчатая. Изготовлена в спирально-коническом варианте. Идет со смазкой и разбрызгиванием. Рассчитана на высокиймомент и долговечность.

Узел поворота построен на базе многодисковой фрикционной муфты в масляной ванне. Она работает в постоянно замкнутом состоянии. При этом обеспечивается надежный и плавный разворот.

Тормозной узел построен на многодисковых фрикционных муфтах. Сам он работает в масляной ванне. Управление — гидравлическое.Бортовые передачи 2-ступенчатые и построены на планетарном принципе. Они дополнительно усиливают тяговое усилие на гусеницы. При этом снижается нагрузка на трансмиссию.

Ходовая

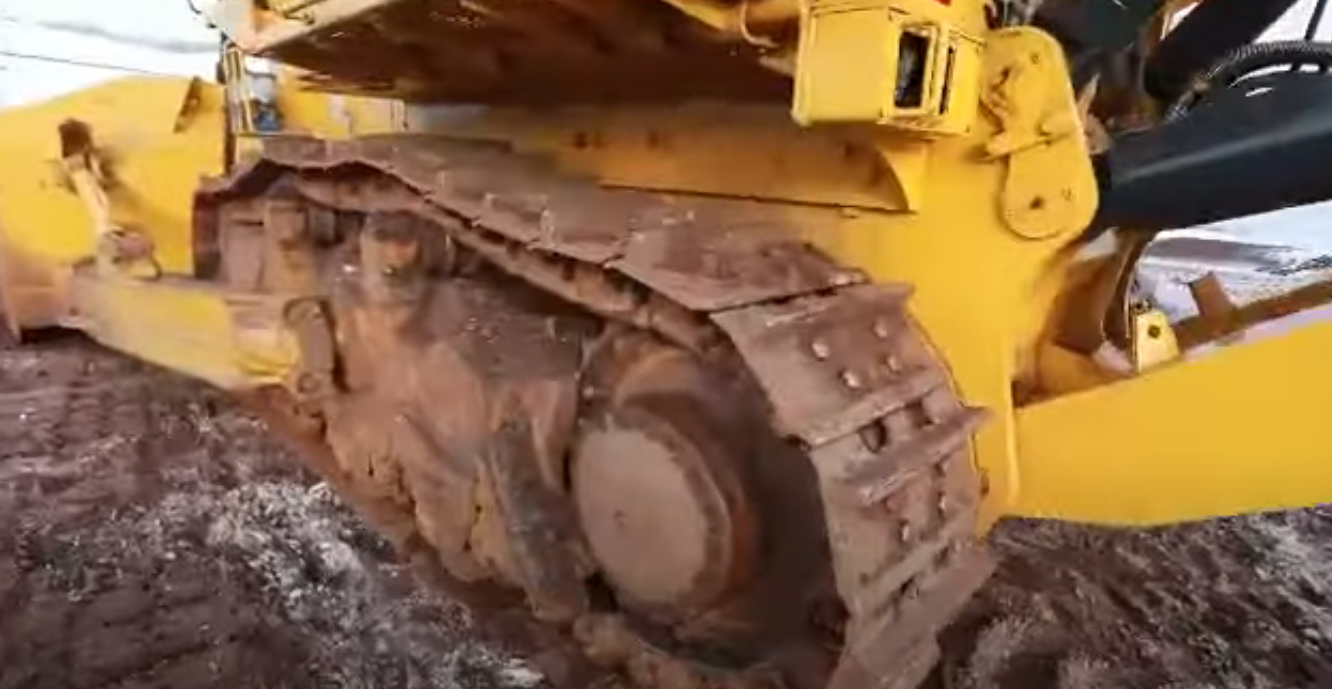

В основе ходовой — гусеничный привод. Он использует башмаки с одним грунтозацепом. Такая форма гарантирует уверенное сцепление с грунтом. При этом риск проскальзывания сводится к минимуму.

Ширина колеи составляет 2,5 м. Это делает бульдозер устойчивым на неровной поверхности. Башмаки имеют стандартную ширину 61 см. Под заказ ставятся расширенные версии на 71 см или 81 см. Использование таких башмаков способствует снижению давления на грунт.

Подвеска у машины полужесткая. Она сделана с балансирной балкой и шкворнем. Такая схема распределяет нагрузку по всей длине гусеницы. При этом смягчаются удары при движении по камням или неровностям.

Размер пятна контакта гусеницы равен 3,84 м. При этом площадь опоры составляет от 4,6848 до 6,2208 кв. метров. Ходовая имеет 7 опорных и 2 поддерживающих катка с каждой из сторон. Такая схема удерживает гусеницу в правильном положении. Шаг звена равен 28 см. Это повышает прочность гусеничной цепи.

Кабина бульдозера Shantui

Кабинная часть просторная и герметичная. Она хорошо изолирована от пыли и шума. Внутри чувствуется надежность и простота. Внутри используется твердый пластик и металлические вставки. Обивка стойка к износу.

Приборная панель установлена прямо перед оператором. Она цифровая и идет с большим экраном. Здесь видны все параметры работы ДВС, КПП и гидравлики. Конструкция выполнена с подсветкой и хорошо читается. Рядом предусмотрен переключатели режимов. Также доступны кнопки управления и джойстики. Все элементы сгруппированы с предельным удобством.

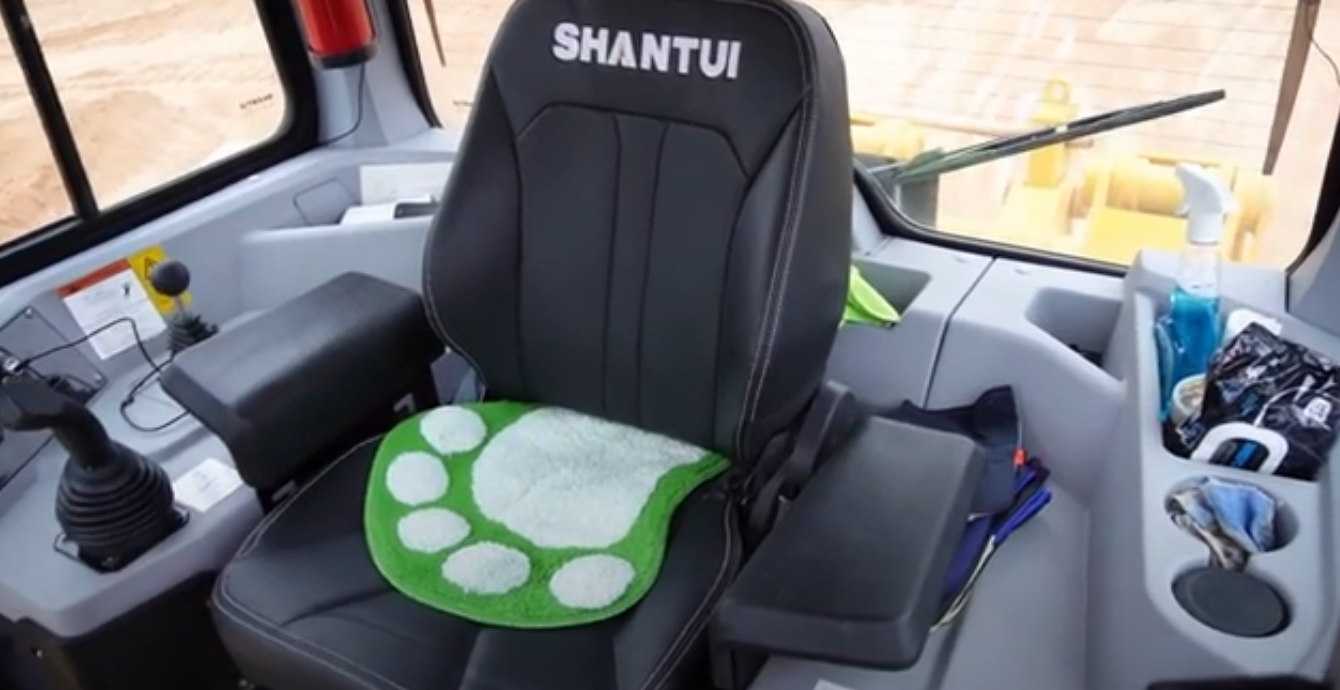

Кресло водителя эргономичное и регулируется по высоте. Есть возможность изменения наклона и продольного положения. Сиденье оборудовано амортизатором и подлокотниками. Руль компактный и легко управляется.
Плюс салона — наличие кондиционера и отопителя. Воздух распределяется равномерно. Также в кабине есть фильтры, которые задерживают пыль и делают воздух чище.

Для мелочей предусмотрены углубления и карманы. Предусмотрены небольшие ниши для инструментови личных вещей. Сзади есть небольшой багажный отсек. В него можно положить спецодежду или рабочие принадлежности. Он закрывается плотно и защищает содержимое от пыли.

Навесное оборудование

Главным элементом является отвал. Он бывает прямой, полусферический или угловой. Первый удобен для планировки и срезки твердого грунта. Полусферическая версия позволяет перемещать рыхлую землю. Угловой подходит для бокового смещения грунта. Все отвалы сделаны из закаленной стали и имеют усиленную режущую кромку.

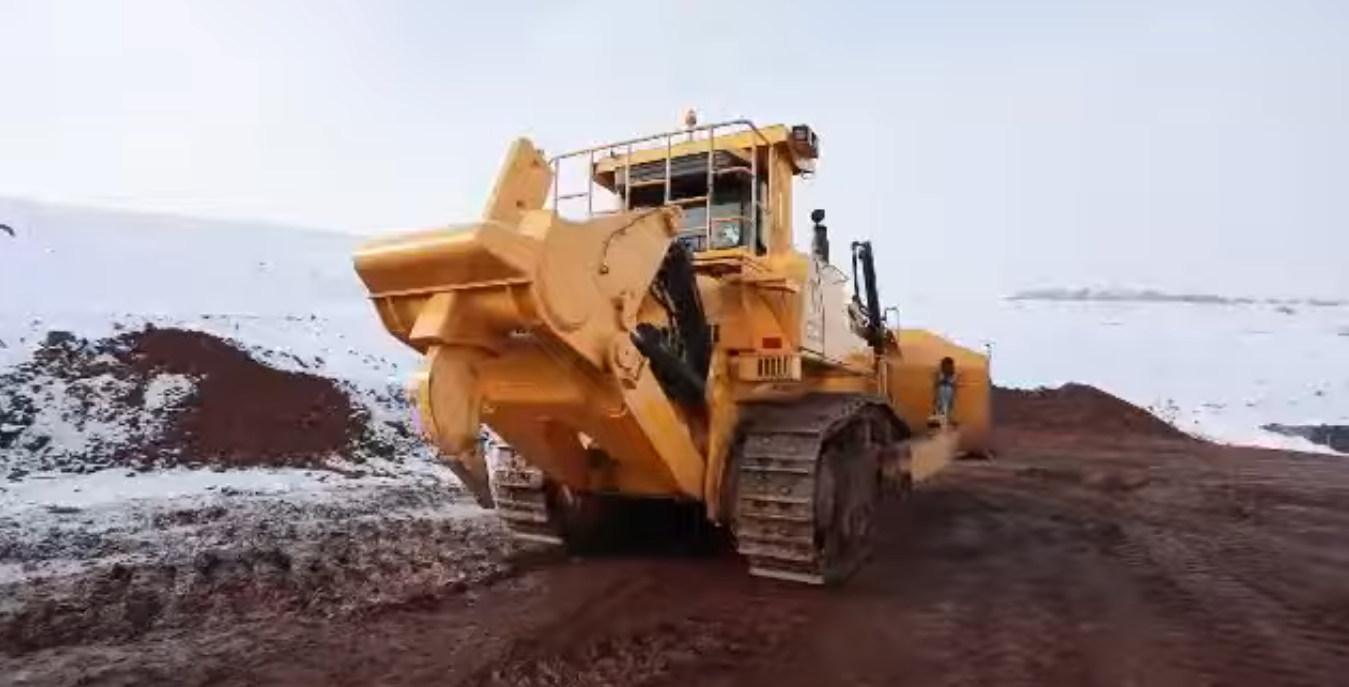

Сзади бульдозер можно оснастить рыхлителем. Он разрыхляет твердую почвуи мерзлый грунт. Количество зубьев бывает разным в зависимости от задачи. Это оборудование значительно облегчает последующую работу отвала.

Функция управления навеской лежит на гидравлике. Цилиндры гарантируют точность движения и увеличение угла. При этом оператор может точно регулировать глубину среза и направление движения. Дополнительно машина комплектуется защитными решетками и лебедками.

Заключение

Shantui SD60-C5 хорошо себя проявил в эксплуатации. Он легко тянет грунт и устойчив на неровной поверхности. Имеет улучшенную гидромеханическую трансмиссию и прочную ходовая. Машина универсальна, благодаря отвалу и рыхлителю. При этом есть и минусы — большой вес, цена и расход. Из конкурентов стоит выделить Komatsu D155AX-8 и Caterpillar D8T.
